HELIX NEXT V EIGHT DSP ULTIMATE

HELIX NEXT V EIGHT DSP ULTIMATE
Multiverktyget i sin ultimata form
V EIGHT DSP ULTIMATE representerar nästa evolutionära steg i HELIX välkända allt-i-ett-lösning. Varje aspekt av denna 8-kanalsförstärkare med integrerad 14-kanals DSP har omarbetats, förfinats och förbättrats – från signalbehandling och anslutningsmöjligheter till enastående prestanda och ljudkvalitet. Detta är inte bara en uppgradering – det är förkroppsligandet av ambitionen och åtagandet att omdefiniera vad flerkanaliga DSP-förstärkare kan åstadkomma.

Banbrytande förstärkarteknik möter nästa generations prestanda
I hjärtat av V EIGHT DSP ULTIMATE finns en ny generation av högeffektiv TI Class D-teknik, som ger en enorm prestandaförbättring på upp till 66 % jämfört med sin föregångare – i kombination med ytterligare förfinad ljudkvalitet och maximal högtalarkontroll. Med 8 x 110 watt RMS i 4 ohm eller 4 x 110 watt RMS i 4 ohm + 4 x 220 watt RMS i 2 ohm levererar V EIGHT DSP ULTIMATE imponerande effektreserver för de mest krävande högtalarsystemen.

HELIX NEXT V EIGHT DSP ULTIMATE Oöverträffad anslutningsbarhet för moderna flerkanalsinstallationer
Med ett oöverträffat utbud av in- och utgångsalternativ är V EIGHT DSP ULTIMATE redo för alla integrationsscenarier – oavsett om det gäller OEM-system, eftermarknadshuvudenheter eller direktanslutningar till smartphones och surfplattor. Den erbjuder 12 högnivåingångar, 6 RCA-/Cinch-ingångar, en digital optisk ingång, det nya Extension Card 2.0-kortplatsen och det banbrytande USB PerfectStream-gränssnittet.

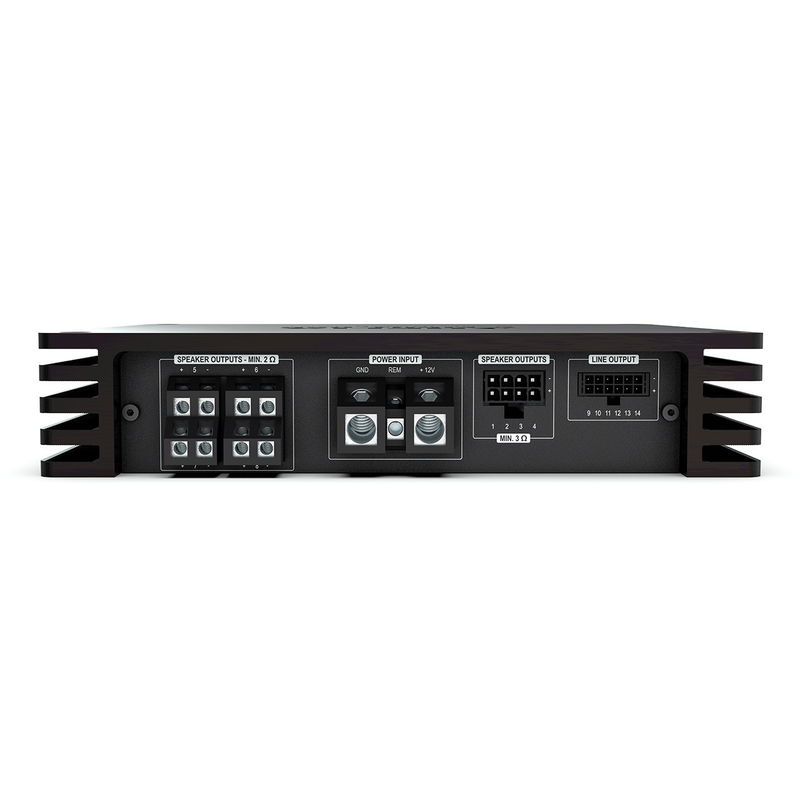

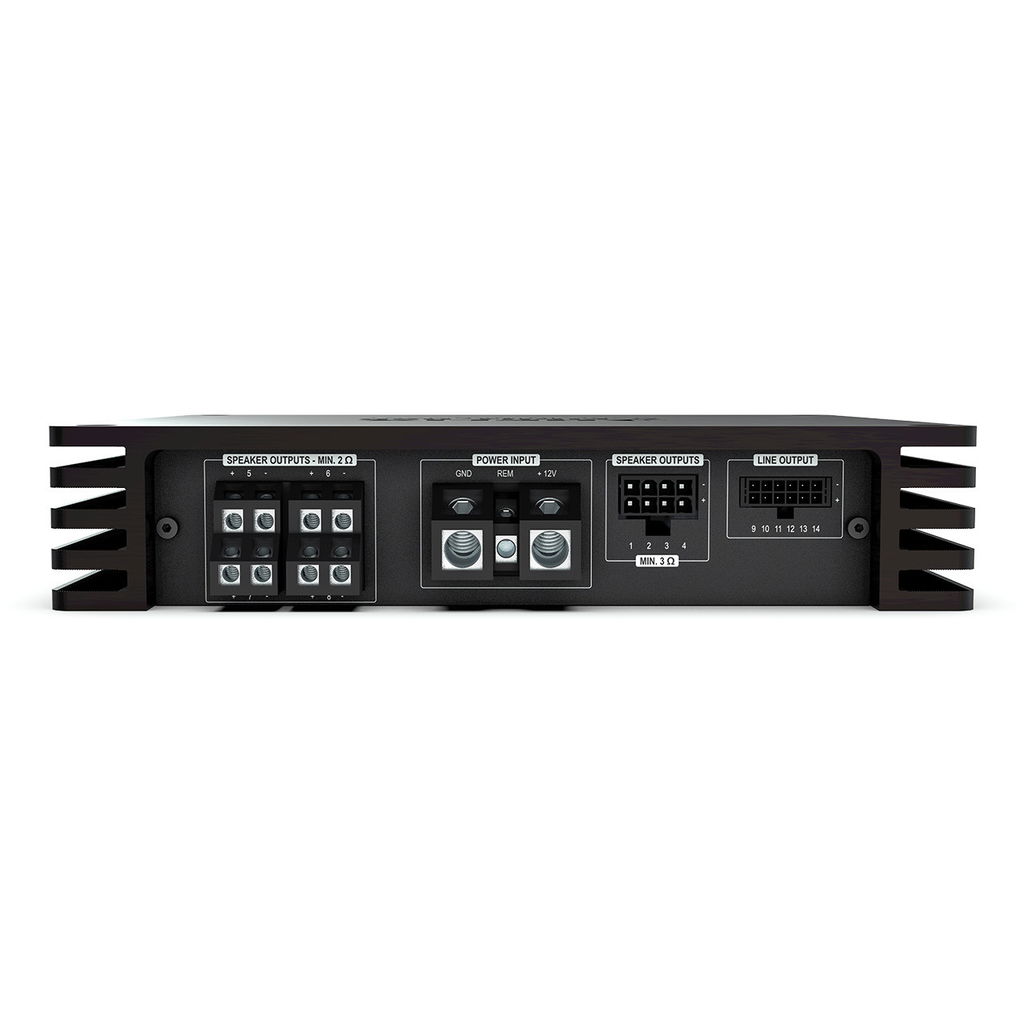

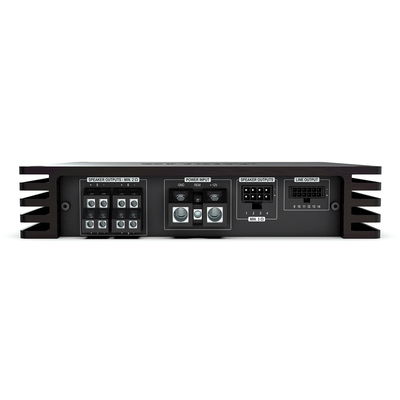

På utgångssidan har förstärkaren, förutom åtta högtalarutgångar, sex RCA-/Cinch-utgångar för smidig expansion med ytterligare förstärkare – vilket gör den till den perfekta mittpunkten för alla systemarkitekturer.

Perfekt ljudinställning tack vare optimering för det nya DSP PC-Tool 6
HELIX V EIGHT DSP ULTIMATE har konsekvent utformats för att uppfylla kraven för sofistikerade flerkanaliga system – och med sin integrerade 14-kanals signalprocessor erbjuder den en betydande utökning av alternativen jämfört med sin föregångare. Med sitt stora antal bearbetade DSP-kanaler, som nu inkluderar sex linjeutgångar istället för två, erbjuder den maximal flexibilitet vid implementering av komplexa systemkonfigurationer.
I kombination med den nya programvaran DSP PC-Tool 6 får användarna tillgång till förbättrade funktioner, smartare inställningsverktyg och ett avsevärt förbättrat användargränssnitt – vilket möjliggör snabb och precis ljudinställning anpassad till alla akustiska miljöer och lyssningspreferenser. Resultatet: ljudprestanda på högsta nivå.

ACO – avancerad 32-bitars co-processorplattform
Snabb processorkraft bortom signalvägen – den högpresterande 32-bitars ACO-plattformen hanterar alla kontrolluppgifter och säkerställer ultrasnabb datakommunikation med DSP PC-Tool-programvaran, inklusive blixtsnabb växling mellan upp till tio ljudinställningar.
Men ACO erbjuder ännu mer: integrerade funktioner som Augmented Bass Processing, RealCenter, Dynamic Loudness Control (DLC) och Remote Tone Control (RTC), tillsammans med den nya Advanced Input Signal Analyzer (AISA), ger oöverträffad inställningsmångsidighet och möjliggör analys och kompensation av ingångssignaler från fabriksmonterade ljudsystem som redan innehåller ljudinställningar.

Kontroll och högklassigt ljud i perfekt kombination tack vare USB PerfectStream
Med den uppgraderade ACO-plattformen introducerar HELIX V EIGHT DSP ULTIMATE USB PerfectStream – ett gränssnitt som sätter nya standarder när det gäller anslutningsmöjligheter och användarvänlighet. Detta utökar förstärkaren med ett dubbelriktat USB-ljudgränssnitt som samtidigt möjliggör förlustfri ljudströmning från smartphones, surfplattor eller datorer, realtidsmätning av signalöverföring för AISA och DSP PC-Tool-konfiguration. ACO-plattformen fungerar som en intelligent USB-hubb och eliminerar behovet av externa mätgränssnitt – vilket gör signalanalys och systeminställning snabbare, enklare och mer exakt än någonsin. En verklig fördel för professionella systemintegratörer.

Extension Card 2.0 – framtidssäker expansion
V EIGHT DSP ULTIMATE är den första HELIX-förstärkaren med det nya Extension Card 2.0-kortplatsen – en reviderad expansionsplattform med skruvfast plastlock och kompatibilitet mellan olika serier. Oavsett om det gäller Bluetooth® HD-strömning eller ytterligare analoga ingångar, gör denna modulära approach att förstärkaren kan anpassas efter individuella systemkrav. Extension Card 2.0-kortplatsen säkerställer maximal framtida kompatibilitet för att lägga till nya signalkällor.

Funktioner
14 DSP-kanaler för maximal flexibilitet med flerkanaliga ljuduppgraderingar.
8-kanals förstärkare med det senaste Class HD-konceptet, som kombinerar utmärkt ljudkvalitet med enastående effektivitet.
Hög effekt 12-kanals högnivåingång med upp till 32 V RMS ingångskänslighet och ADEP.3-krets för sömlös OEM-integration.
1:1 IOR (Input-to-Output Routing) – alla högnivåingångar kan tilldelas individuellt till en förstärkare eller linjeutgång, vilket möjliggör signalrouting direkt från ingång till utgång
Upp till 270 W RMS uteffekt per kanal i 2 Ω
USB PerfectStream-teknik – förlustfri högupplöst ljudströmning (upp till 192 kHz / 32 bit), AISA-mätning (Advanced Input Signal Analyzer) och samtidig DSP-konfiguration via USB-C
Extremt kraftfull ”fastpunkts”-ljud-DSP med 64 bitars upplösning
VCP (Virtual Channel Processing) erbjuder enastående flexibilitet vid konfigurering av komplexa ljudsystem tack vare:
Kanalöverskridande gruppekvaliserare som påverkar flera utgångskanaler samtidigt
Flervägs högtalarkonfiguration av DSP-ljudeffekter (SFX)
Ytterligare funktioner såsom bakre dämpning
ACO – avancerad 32-bitars co-processorplattform för system- och DSP-funktioner såsom:
AISA (Advanced Input Signal Analyzer) och InputEQ för enkel analys och korrigering av insignaler
DLC (Dynamic Loudness Control) och RTC (Remote Tone Control) för volymberoende dynamisk justering av höga och låga toner
Egenutvecklad TuneEQ-funktion för automatisk justering av ingångs-, virtuella och utgångsekvaliserare
SFX-ljudeffekter – Augmented Bass Processing, RealCenter & Co.
Kompakt, framtidssäker SCP (Smart Control Port) för anslutning av fjärrkontroller och tillbehör
Extension Card 2.0-kortplats för systemtillägg som Bluetooth® HD-ljudströmning, extra analoga ingångar eller framtida signalkällor
Optisk digital ingång i SPDIF-format och sex bearbetade linjeutgångar med max. 3 volts utspänning
Stabilized Output Power-teknik (SOP Max) för konsekvent stabil uteffekt – levererar full prestanda hela tiden, oavsett ingångsspänning
Intelligent strömhantering säkerställer perfekt spänningsstabilitet på alla moderna fordonsplattformar
Start-stopp-kompatibel strömförsörjning med utökat ingångsspänningsområde upp till 18 V – idealisk för moderna elfordon.
Automatisk fjärrkontroll för aktivering av förstärkaren utan behov av extern fjärrsignal.
Kompakt design med låg värmeavgivning tack vare extraordinär effektivitet.
Maximal kontroll med DSP PC-Tool 6 – professionell programvara för precis förstärkarkonfiguration och noggrann ljudinställning i fordonet.
Särskilda egenskaper:
Class HD-förstärkarteknik
Det unika Class HD-konceptet kombinerar fördelarna med Class H-tekniken med principen för en Class D-förstärkare. Resultatet är en oöverträffad effektivitet som lätt överträffar alla konventionella Class D-förstärkare. Genom att kontinuerligt variera den interna matningsspänningen beroende på förstärkarens amplitud för ingångssignalerna minskas tomgångsförlusterna avsevärt och den totala effektiviteten är nära maximal vid alla tidpunkter.

USB PerfectStream
USB PerfectStream-tekniken utökar förstärkaren med ett kraftfullt, dubbelriktat USB-ljudgränssnitt. Det möjliggör förlustfri högupplöst ljudströmning med upp till 192 kHz / 32 bit direkt till DSP – vilket gör att musikinnehåll eller testsignaler kan strömmas direkt från en dator eller smartphone till signalprocessorn.
Dessutom gör USB PerfectStream det möjligt att skicka ljuddata från enskilda DSP-kanaler tillbaka till datorn i realtid och hög upplösning. Detta gör det möjligt att bearbeta och finjustera dessa signaler i vår avancerade ingångssignalanalysator, där ingångsbehandlingen används för att korrigera och optimera dem med precision.

ACO – Advanced 32 Bit CoProcessor
ACO-plattformen (Advanced CoProcessor) hanterar alla styr- och kommunikationsuppgifter inom DSP-systemet. Den säkerställer extremt snabba systemstarter, blixtsnabba växlingar mellan upp till tio ljudinställningar och ger den avgörande hastighetsökningen, särskilt vid datakommunikation med vår DSP PC-Tool-programvara. 
ACO fungerar också som grund för ett brett utbud av ytterligare funktioner – inklusive SFX-ljudeffekter som ”Augmented Bass Processing” och ”RealCenter”, funktioner som Dynamic Loudness Control (DLC) och Remote Tone Control (RTC), samt en kanalsseparerad ingångs-EQ med integrerad Advanced Input Signal Analyzer (AISA) för enkel analys och korrigering av ingångssignaler med fabriksinställd equalizer. 
ACO står för maximal prestanda, flexibilitet och framtidssäker systemarkitektur. 

Smart högnivåingång ADEP.3
Moderna, fabriksinstallerade bilradioapparater har sofistikerade metoder för att diagnostisera anslutna högtalare. Den senaste generationen bilradioapparater är särskilt utrustade med avancerade övervakningsfunktioner, vilket ofta kan leda till felmeddelanden eller förlust av specifika funktioner (t.ex. faderfunktion) när en standardförstärkare ansluts.
ADEP.3-kretsen (generation 3) uppfyller kraven för dessa avancerade OEM-system och säkerställer sömlös integration. Systemet styrs av ACO-plattformen, är framtidssäkert och utformat för att flexibelt anpassas till förändringar i fordonsradiodiagnostik.
Detta garanterar maximal kompatibilitet med nästan alla OE-huvudenheter – utan att högtalarutgångarna belastas i onödan vid höga volymnivåer.

Energisparläge
Energisparläget gör det möjligt att avsevärt minska strömförbrukningen för förstärkaren (och eventuella ytterligare anslutna förstärkare) när inget musiksignal detekteras under en viss tid.
När energisparläget är aktivt stängs de interna förstärkarstegen och fjärrutgången automatiskt av. När en musiksignal detekteras igen återgår enheten till normal drift inom cirka 2 sekunder. Avstängningsfördröjningen kan justeras eller inaktiveras helt via programvaran DSP PC-Tool.

Start-stopp-funktion
Den omkopplade strömförsörjningen säkerställer en konstant intern matningsspänning även vid korta spänningsfall ner till 6 volt (t.ex. vid motorstart), så att enhetens funktionalitet förblir stabil och opåverkad.

DSP-funktioner
TuneEQ
TuneEQ är en extremt flexibel och särskilt lättanvänd funktion för automatisk korrigering av frekvensresponsen. En enda mätning per ljudkanal eller kanalpar med en lämplig mätmikrofon (t.ex. vårt AMI Tuning Kit) räcker för att TuneEQ självständigt och precist ska kunna justera equalizrarna till önskad referenskurva. TuneEQ använder alla funktioner i den parametriska equalizern, inklusive mittfrekvens, Q-faktor och förstärkningsjustering. Eftersom de mycket komplexa aritmetiska operationer som krävs för detta körs i bakgrunden sparar du också mycket tid när du optimerar ditt ljud med TuneEQ.

RealCenter
Funktionen ”RealCenter” är en algoritm, utvecklad av Audiotec Fischer, som betonar den musikinformation som finns i både vänster och höger frontkanal för att skapa en unik centersignal. Till skillnad från vanliga procedurer, där endast kanalerna summeras, styrs också intensiteten i centersignalen dynamiskt av det stereofoniska informationsinnehållet i vänster och höger kanal.

Det låter komplicerat, men effekten är häpnadsväckande: Det innebär att om endast vänster eller höger kanal levererar en ljudsignal, kommer mittkanalen inte att återge någon signal. I vanliga algoritmer reduceras volymnivån för mittkanalen endast med 6 dB (= halva volymnivån). Audiotec Fischers ”RealCenter” möjliggör en unik, breddad ljudbild för både föraren och passageraren samtidigt! Därmed hör nackdelarna med en konventionell mittkanal, såsom en påträngande, liten ljudbild, till det förflutna.

Augmented Bass Processing
Audiotec Fischers egenutvecklade ”Augmented Bass Processing”, som består av de två revolutionerande ljudfunktionerna ”Dynamic Bass Enhancement” och ”SubXpander”, har utvecklats speciellt för att dramatiskt förbättra basåtergivningen hos subwoofers.
”Dynamic Bass Enhancement” kombinerar på ett genialt sätt maximal djupbas och högsta ljudtryck – oavsett musikstil eller tonkontroller i huvudenheten. Beroende på insignalen förstärker ”Dynamic Bass Enhancement” det lägre frekvensområdet och varierar subsoniska filtrets gränsfrekvens. Resultatet är en betydligt kraftfullare och djupare basåtergivning vid låga och medelhöga volymnivåer utan risk för att subwoofern överbelastas mekaniskt eller elektriskt vid höga volymnivåer. Det är helt enkelt fascinerande vilken basåtergivning som plötsligt blir möjlig.

Om du vill ha en ännu lägre och ”mörkare” basåtergivning kan ”SubXpander” aktiveras ytterligare. Därför läggs subharmoniska toner till grundtonerna i frekvensområdet mellan 50 och 100 Hz.

Tekniska data:

Effekt RMS ≤ 1 % THD+N
- @ 4 ohm Kanal 1–8: 8 x 110 watt
- @ 2 ohm Kanal 5–8: 4 x 220 watt
- @ 1 Ohm -
- bryggad @ 4 Ohm -
- bryggad @ 2 Ohm -
Max. uteffekt per kanal* Kanal 1 - 8: upp till 140 watt RMS @ 4 Ohm
Kanal 5 - 8: upp till 270 watt RMS @ 2 Ohm

Förstärkarteknik Klass HD

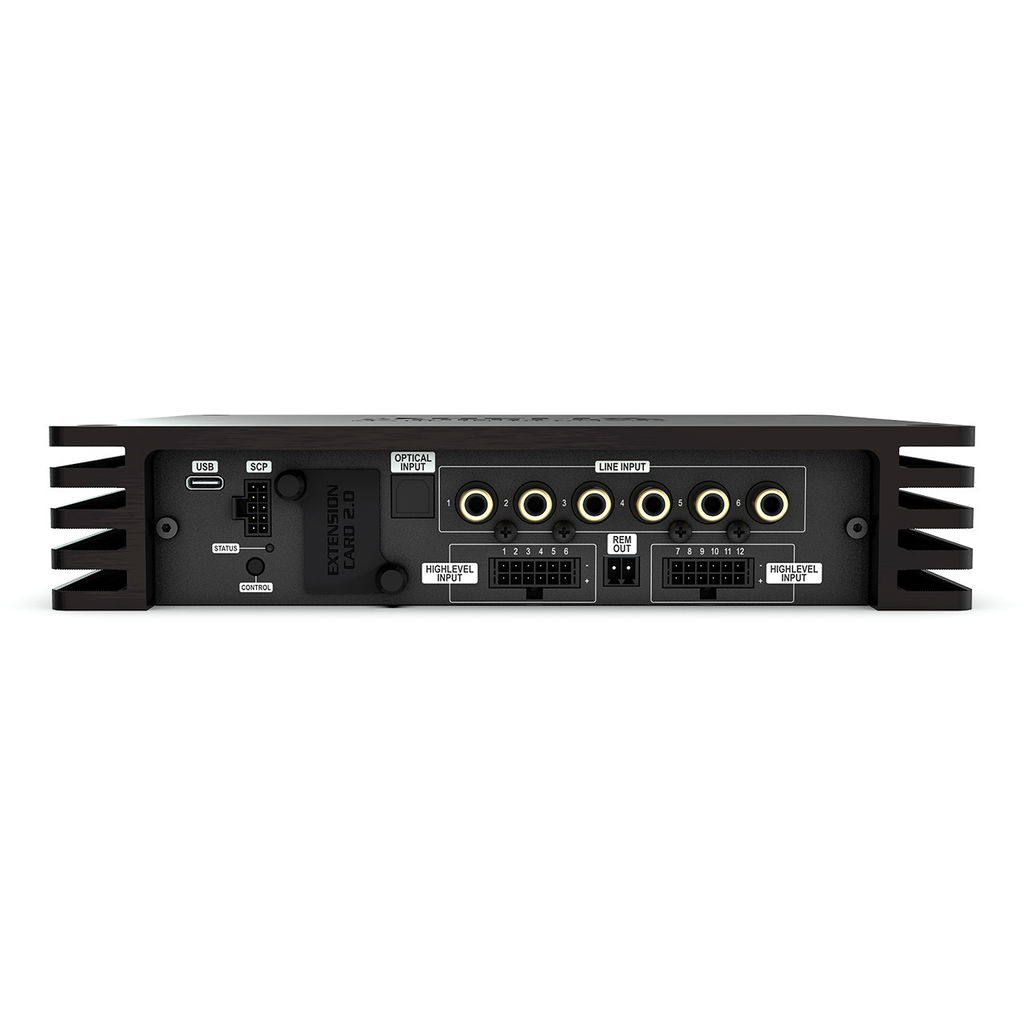

Ingångar:
6 x RCA / Cinch
12 x högnivå högtalaringång
1 x optisk SPDIF (12 - 96 kHz)
1 x fjärrkontrollingång
1 x USB-ljud

Ingångskänslighet RCA / Cinch: 1 - 8 volt
Högnivå: 4 - 32 volt
Ingångsimpedans RCA/Cinch: 25 kOhm
Högnivå: 9–33 Ohm med ADEP.3


Utgångar:
8 x högtalarutgång
6 x RCA/Cinch
2 x fjärrutgång

Utgångsspänning RCA/Cinch 3 volt

Frekvensrespons 15 Hz–22 000 Hz
DSP-upplösning 64 bit
DSP-effekt 295 MHz (1,2 miljarder MAC-operationer/sekund)
Samplingsfrekvens 48 kHz
DSP-typ Ljudsignalprocessor
Signalomvandlare A/D: BurrBrown 24 bit
D/A: BurrBrown 24 bit
Signal-brusförhållande (A-vägt) Digital ingång: 107 dB
Analog ingång: 102 dB
Distorsion (THD @ 1 kHz, 1 W i 4 ohm) 0,007 %
Distorsion (THD+N @ 1 kHz, 1 W i 4 ohm) 0,009 %
Dämpningsfaktor 100
Driftsspänning: 10,5–18 volt (max. 5 sek. ned till 6 volt)
Effekt DC 12 V ⎓ 110 A max.
Tomgångsström 750 mA
Max. fjärrstyrd utgångsström 500 mA
Säkring 2 x 40 A LP-minisäkring (APS)

Driftstemperaturområde -40 °C till +70 °C

Ytterligare funktioner:
32-bitars coprocessor
Extension Card 2.0-kortplats
ADEP.3-krets
Automatisk fjärrkontroll
Smart Control Port
USB-C
USB PerfectStream

Mått: (H x B x D) 44 x 220 x 180 mm
