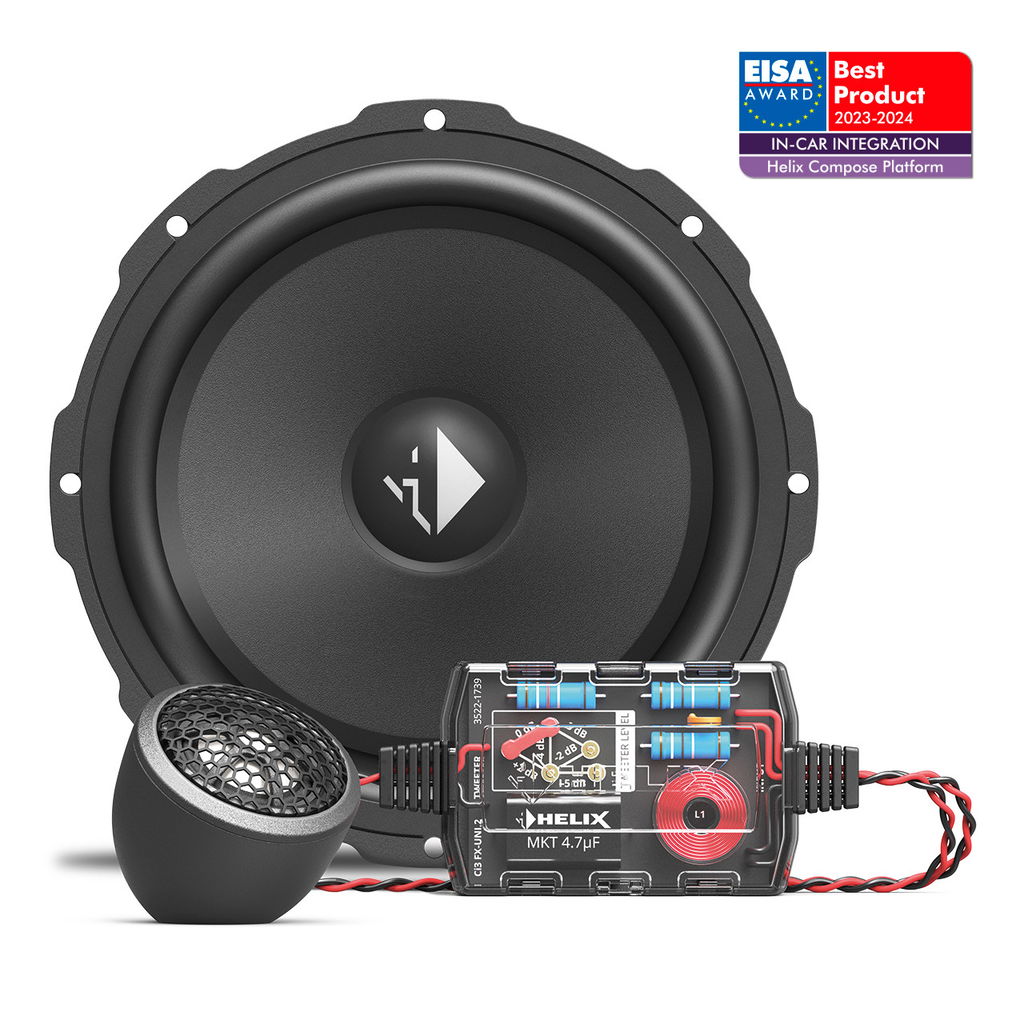

Helix Ci3 K165.2FM-S2

HELIX COMPOSE. Den perfekta högtalaren för alla kompositioner.

Ur de alltmer krävande utmaningarna inom modern bilteknik och den HELIX-typiska strävan efter intelligenta lösningar har vi gjort den progressiva omdesignen av beprövade universella högtalarsystem till vårt uppdrag.

Resultatet: vår innovativa HELIX COMPOSE-plattform som, enligt mottot "utvecklad inuti fordonet, för fordonet", kombinerar klassiska universalhögtalare med fördelarna med fordonsspecifika system.

Innovativa material och den senaste tekniken i kombination med smart, praktisk ingenjörskonst - det bästa av två världar i harmoni: hög effektivitet, fantastisk ljudkvalitet och enorm dynamik som passar i alla fordon.

HELIX COMPOSE – universalhögtalare utvecklade. Prestandahöjdpunkt i3-komponentsystemen ger dig allt du kan förvänta dig av ett fantastiskt 2-vägssystem: En förstklassig ljudupplevelse som, tack vare användningen av högkvalitativa material och dess särskilt smarta ingenjörskonst, bekvämt hittar sin väg in i bilen.

Alla komponenter harmoniserar perfekt och bildar ett idealiskt team med våra HELIX- och MATCH-förstärkare, vilket garanterar maximal prestanda och effekt hela tiden.

Dessutom har vi implementerat våra nya, mekaniska teknologier med ett tydligt fokus på säkerhet vid anslutning och drift i syfte att skapa ideala förutsättningar för integration i fordonet med maximal kompatibilitet. Hög effektivitet

HELIX COMPOSE är lika med smart ingenjörskonst och implementerar därför högeffektiv 3 Ohm-teknik, som perfekt harmoniserar med alla HELIX- och MATCH-förstärkare och samtidigt möjliggör en tydligt märkbar ökning av effektivitet och maximalt ljudtryck.

Vissa modeller kommer också att finnas tillgängliga som valfria 2 Ohm-varianter, vilket säkerställer absolut maximal prestanda och effekt hos respektive högtalare i kombination med lämplig förstärkare. Cenosphere-papperskon Med den innovativa "Cenosphere"-beläggningen är ihåliga sfärer införlivade i ett polyamidlager som appliceras på konen.

Denna process ökar styvheten och optimerar även dess interna dämpning. Resultatet är en exceptionellt stabil men lätt kon som erbjuder enastående precision i ljudåtergivningen. Högteknologisk polymerkorg

Alla HELIX COMPOSE i7 och i3 högtalarkorgar är tillverkade av en högteknologisk polymerkomposit, som ytterligare har förstärkts med glaskulor. Resultatet: maximal stabilitet med minimal självresonans, samtidigt som flödesmodulering av det magnetiska systemet elimineras och maximal motståndskraft mot termisk påverkan uppnås.

Sist men inte minst möjliggör detta mycket kompaktare korgdimensioner och därmed förenklade installationer i trånga installationsförhållanden. Fantastiska diskanter och enastående stabilitet

Den 20 mm diskanten är utrustad med en innovativ titankupol som kombinerar enastående stabilitet med låg rörlig massa och hög inre dämpning samt enorm värmebeständighet - perfekt gjord för briljant och kompressionsfri diskantåtergivning.

Perfekt separerad Vår Ci3 FX-UNI.2 delningsfilter är designat för idealisk användning med våra HELIX Compose i3-komponenter, och därmed för den COMPOSE-typiska, professionella integrationen i fordonet.

Det erbjuder en 6-stegs diskantnivåjustering med 12 dB lutning för optimal anpassning till installationspositionen samt ett integrerat diskantskydd.

Dessutom har ingen ansträngning sparats vid den komplexa finjusteringen av delningsfiltret för bästa möjliga fördelning av frekvensbandet och en harmonisk ljudbild.

Tack vare sina kompakta dimensioner är Ci3 FX-UNI.2 perfekt lämpad för installation i trånga utrymmen och är dessutom kompatibel med våra COMPOSE Connect- och WireKit-tekniker för en säker och idiotsäker anslutning enligt fordonsstandarder.

COMPOSE Connect Släpp mixtrande och lödning. Compose Connect är den sofistikerade Insticksanslutning som avsevärt förenklar installationen av bilstereo i samband med HELIX COMPOSE-komponenter.

Egenutvecklade plasthöljen, i vilka vanliga platta kontakter och kopplingar kan snäppas in, skapar en absolut säker anslutning i enlighet med fordonsstandarder som förhindrar polvändning.

FlexMount20 & FlexMount165 – Universal möter bilspecifik FlexMount är ett monteringssystem baserat på specialutvecklade adapterringar, vilket möjliggör installation av COMPOSE FlexMount-högtalare i ett nästan oändligt antal fordon.

Således blir den universella högtalaren enkelt en fordonsspecifik högtalare som enkelt kan installeras i fordonets ursprungliga installationsposition på ett akustiskt optimerat sätt med den matchande FlexMount-adapterringen. WireKits – Plug & Play när den är som bäst Våra WireKits möjliggör anslutning av HELIX COMPOSE-högtalarkittet till originalkabelhärvan på det mest bekväma sättet.

Med tillverkning enligt bilindustrins höga standarder uppfyller dessa avstängningsbara adapterkablar alla krav för de tuffa miljöförhållandena.

Power handling RMS / Max. P 100 / 150 Watts
Frequency response 60 Hz - 25,000 Hz
Impedance Z 2 Ω
Sensitivity SPL 94 dB @ 2.83V / 1m
88 dB @ 1W / 1m
Outer diameter ø
Tweeter: 32.0 mm / 1.26”
Midbass: 165.0 mm / 6.50”

Installation diameter ø
Tweeter: 32.0 mm / 1.26”
Midbass: 142.0 mm / 5.59”

Installation depth
Tweeter: 9.8 mm / 0.39”
Midbass: 60.7 mm / 2.39”

Dimensions crossover
103.3 x 50.4 x 25.0 mm /
4.07 x 1.98 x 0.98”


Midbass
Impedance Z 2 Ω
DC resistance Re 1.8 Ω
Resonance frequency Fs 74 Hz
Mechanical Q factor Qms 3.92
Electrical Q factor Qes 0.92
Total Q factor Qts 0.74
Compliance Cms 370 μm/N
Equivalent air volume Vas 8.8 L
Force factor B*l 3.4 Tm
Cone area Sd 133 cm2
Moving mass Mms 12.5 g
Mechanical resistance Rms 1.48 kg/s
Voice coil diameter ø 25 mm
Voice coil winding height

11.3 mm
Max. linear excursion Xmax +/- 3.7 mm

Tweeter
Impedance Z 4 Ω
Resonance frequency Fs 1800 Hz
Voice coil diameter ø 20 mm

Features
Tweeter
Ultra compact, titanium dome, neodymium magnet and FlexMount20

Midbass
Paper with Cenosphere coating, ProConnect terminal and FlexMount165

Crossover
Tweeter: 12 dB highpass, protection and level adjustment
Midbass: 6 dB lowpass
